用于测量表面粗糙度和高度。轮廓仪以微米分辨率测量表面粗糙度。测试装置在 Z 平面上向上移动摄像机，并沿测量距离在固定位置创建 2 到 255 个单独的图像。它们以所谓的金字塔堆叠（焦点融合）或（景深扩展）叠加，以便最清晰的像素组描述它们被拍摄的高度。
摩擦学摩擦痕迹分析

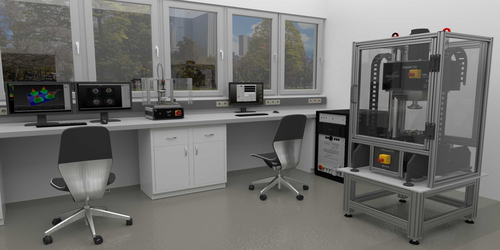

通过摩擦痕迹的详细图像及其作为地形表面的高度表示，可以评估每个销对摩擦盘的影响。地形轮廓还可用于确定摩擦轨道中产生振动的频率。此外，还可以显示其他表面在受到压力后的状态。可以使用功能更强大的相机来扩展系统的分辨率。还可以使用旋转台检查整个环盘的所有位置。这是 3D 门户系统的扩展，可以捕获最大 300x400 毫米的整个区域。
DFS 轮廓仪软件用于控制测量过程。仅需8个开关（按钮）即可控制整个测量过程。这样，无需任何介绍或特殊知识即可创建高度测量或面积剖面。结果可以打印为 PDF 测试报告。整个测量过程作为测试计划存储在控制软件中。可以在此处引入单独的扩展/添加，以便在自动化环境中完全操作测量设备。控制器可以接收或传输额外的TTL电平，以及通过以太网（TCP）/串行（RS232）或通过Wago Modbus终端，以及通过与控制系统通信的PLC（plc）。这使得其在工业条件下具有广泛的应用。
