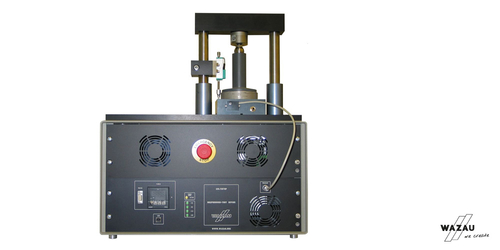

剪切装置（土壤剪切强度压缩试验装置）主要由三个部分组成。该机构由一个柱状结构组成，压力通过主轴和主轴驱动器传递到土样上，对土样进行剪切。电子设备包括测量数据处理、传感器和驱动电机的控制和调节。计算机控制并处理该装置的测量数据。压力的施加是通过步进电机来启动的。该装置可以在升降模式下移动以接合和脱离压缩力，最大行进速度为 50 毫米/分钟。施加压力时的起始速度可以在0.1 –2.5 mm/min之间。该装置可对直径为100毫米的样品施加10kPa至800kPa的压力。剪切过程中的行进速度可以在 0.1 – 2.0 mm/min 之间。剪切驱动装置可以以50mm/min的最大行进速度移动和定位。控制系统采用力传感器作为参考变量，测量范围为10 kN。采用测量范围为5kN的力传感器记录土样剪切过程中的摩擦力。使用电位位移传感器测定土壤样品的沉降。张力计连接到压力传感器，该压力传感器在测量过程中记录当前的水张力。该软件允许以 ASCII 格式导出测量文件。此外，该软件还提供了传感器偏移校准和驱动电机控制的可能性。
