光学三维质量测定测量电线浸入焊料槽后的润湿程度。

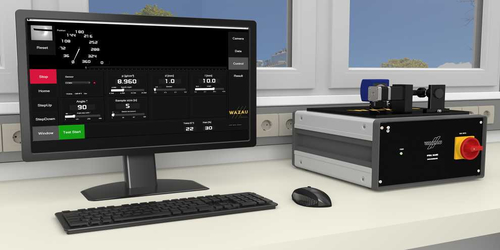

WAZAU 的光学秤可用于评估测试线与焊料的润湿程度。使用光学方法以三维方式确定应用厚度，并据此计算质量。不仅确定了质量，还确定了其分布。
Optical-Weight 软件的任务是以这样的方式显示测量值，以便用户了解鼻子图像和导线延伸之间的重量和焊料分布。测量结果可以打印在参考 PDF 中。测试线末端在润湿过程中形成的焊点尖端单独计算，并添加到总质量增加中。这里，该值远低于一毫克，而光学检测的优势则在两位数纳克范围内。
在开发中，它具有 4 个以 90° 为步长的中性相，施加在那里的焊料量可识别为连续的或间断的。中断的焊料润湿被视为并显示为缺陷。测量图像显示了当前的焊料分布。通过 4 次 90° 旋转，可以创建此显影，其中显示焊料分布。每条线表示焊料所在的中性相之一。计算重量分为两部分：A）鼻尖，由于锡的涂抹而变长/增大，必须单独计算。 B) 焊锡条形成后剩余的焊锡量作为总重量。
在打印预览中，可以打印出数据表（参考表）。这包含所有记录的数据，可以添加到零件评估卡中作为质量确认。这里始终使用默认打印机。
测量线的打印输出参考了这一点。此外，该打印输出还显示了电线的控制图像，以及温度和湿度等外部条件。
